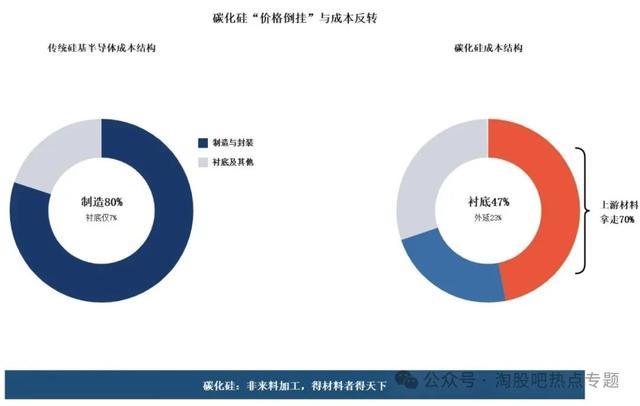

半导体产业中存在"价格倒挂"现象。传统硅基半导体中，衬底仅占器件总成本7%，制造和封装占大头。
但在第三代半导体碳化硅产业链中，成本结构发生反转：衬底占47%，外延占23%，上游材料合计拿走70%成本。
这表明碳化硅产业非"来料加工"模式，而是"得材料者得天下"的硬核产业。掌握上游衬底和外延，就扼住了产业咽喉。
◆ ◆ ◆
二什么是碳化硅
━━━

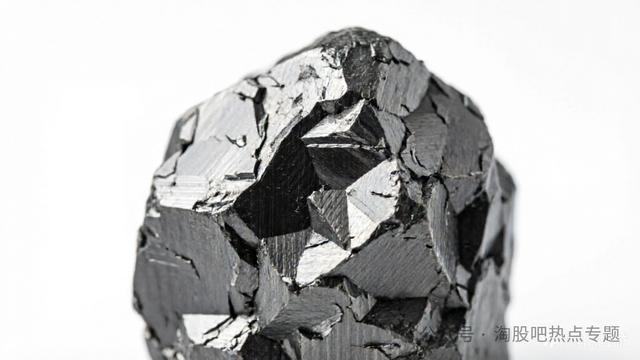

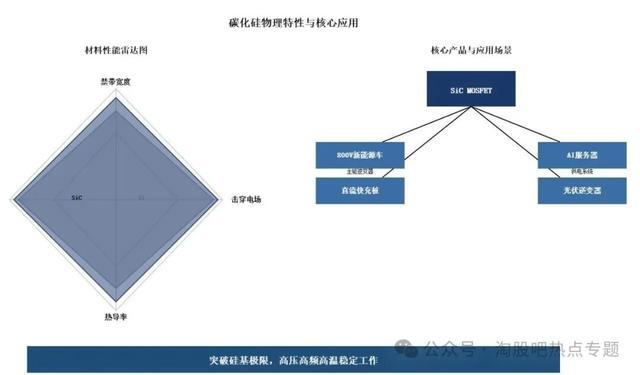

碳化硅是第三代半导体材料代表。相比硅和砷化镓，其禁带更宽、击穿电场更强、热导率更高。
硅基材料在高压、高频、高温场景已逼近物理极限，而碳化硅能在更高电压和温度下稳定工作，开关损耗更低，散热要求更小。
其核心产品是SiC功率器件（MOSFET和SBD），以裸片或模块形式存在，广泛应用于800V新能源汽车主驱逆变器、光伏逆变器、直流快充桩及AI服务器供电系统。
◆ ◆ ◆
三上游产业链：价值核心与卡脖子环节
━━━

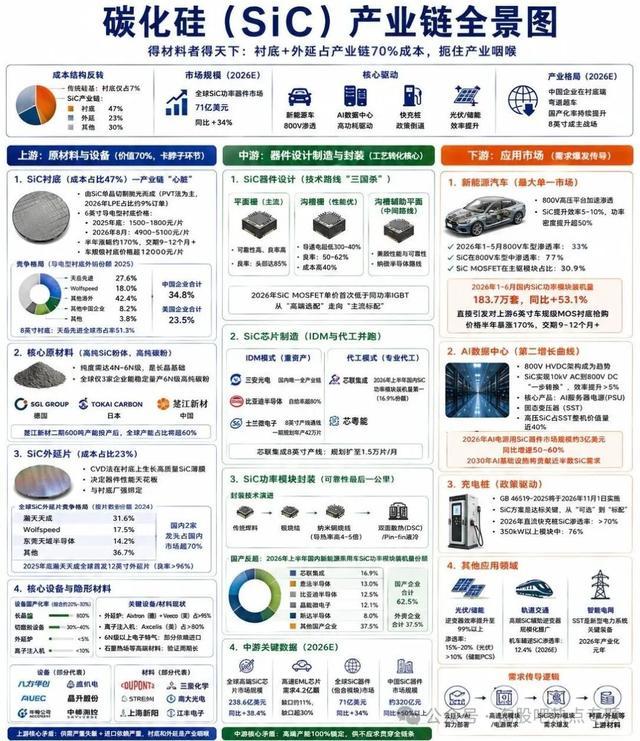

碳化硅上游是价值量最高、竞争最激烈的环节。沿着"衬底→原料→外延→设备"的逻辑线，可看清产业全貌。
SiC衬底
占47%成本，是产业链"心脏"。由SiC单晶切割抛光而成，分导电型（功率器件）和半绝缘型（射频器件）。
主流工艺为PVT法，依赖经验，良率极难控制。2026年LPE（液相法）因位错密度低获约9%订单，但PVT仍为主流。

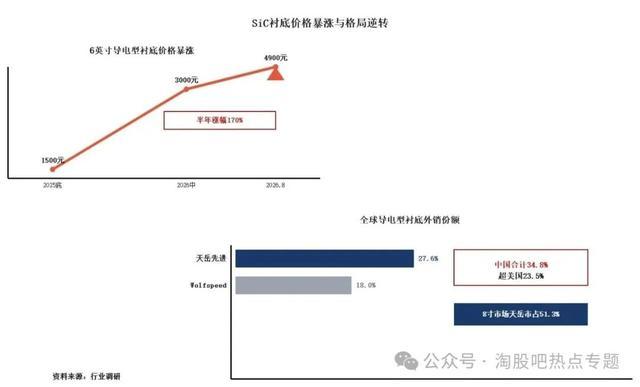

此环节价格波动剧烈：6英寸导电型衬底从2025年底约1500-1800元/片暴涨至2026年8月的4900-5100元/片，半年涨幅170%；高端车规级超12000元/片，交期9-12个月。
核心原因是格局逆转。中国企业已实现"弯道超车"：按2025年导电型衬底外销份额，天岳先进（27.6%）超越美国Wolfspeed（18.0%）居全球第一；
中国企业合计份额（34.8%）超美国（23.5%）。在8英寸市场，天岳先进全球市占率达51.3%。2026年行业从"产能过剩"转为"结构性紧缺"，头部产能利用率突破90%。

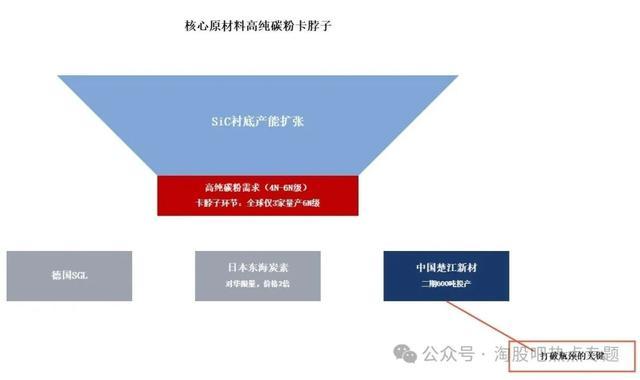

核心原材料（高纯SiC粉体、高纯碳粉）
衬底产能受制于源头原料。高纯粉体和碳粉是长晶基础，纯度需达4N至6N级，直接决定产品成败。这是典型"卡脖子"环节。
全球仅3家企业能稳定量产6N级高纯碳粉：德国SGL、日本东海炭素、中国楚江新材。日企长期对华限量且价格为中方近2倍。
目前高端供不应求，低端产能过剩且价格战激烈。随楚江新材二期600吨产能投产，其全球产能占比将超60%，成为打破瓶颈的关键。

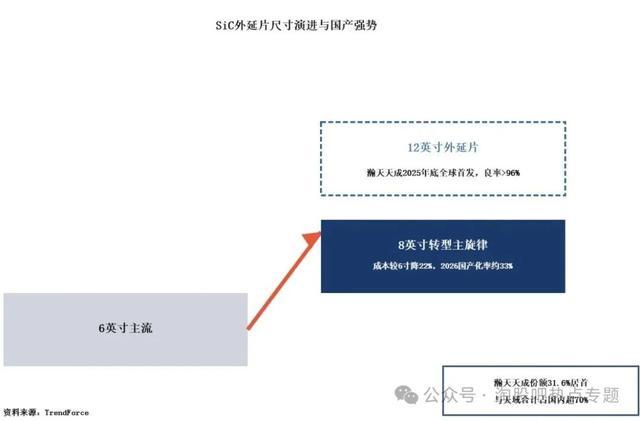

SiC外延片
在衬底表面用CVD法生长高质量SiC薄膜，占器件成本23%。PN结和MOS沟道均制造于此，决定器件性能天花板。
衬底缺陷会复制到外延层，故外延厂与衬底厂强绑定。
此环节中国企业表现强势：瀚天天成按片数自2023年起稳居全球第一（2024年份额31.6%），2025年底全球首发12英寸外延片（良率>96%），与东莞天域半导体合计占国内市场超70%。
6英寸向8英寸转型是主旋律，8英寸成本较6英寸降约22%，2026年国产化率约33%。

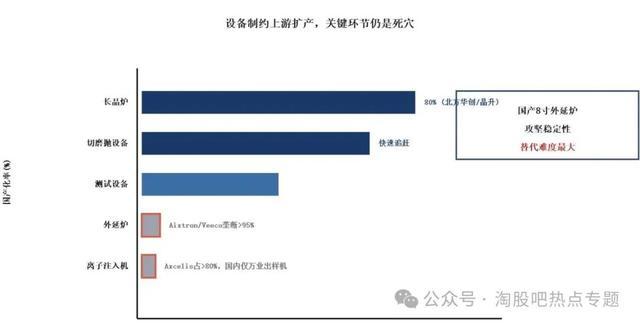

核心设备与隐形材料
设备制约上游扩产。SiC全链条设备综合国产化率约20%-30%，分化严重。长晶炉基本国产化，北方华创和晶升股份合计占国内约80%份额，晶盛机电在8英寸市占率约90%。
切磨抛与测试设备快速追赶，激光切割将损耗从280μm降至40μm。
但关键环节仍是死穴：外延炉被德国Aixtron和美国Veeco垄断超95%市场，国产8英寸机型正攻坚稳定性；离子注入机被美国Axcelis占超80%份额，国内仅万业企业完成样机，替代难度最大。
此外，超高纯大尺寸石墨热场及6N级以上电子特气仍部分依赖进口，验证周期长，是供应链风险点。
◆ ◆ ◆
四中游产业链：工艺转化与国产反超
━━━
上游价值需中游工艺转化为产品。中游分设计、制造和封装三环节。
SiC器件设计

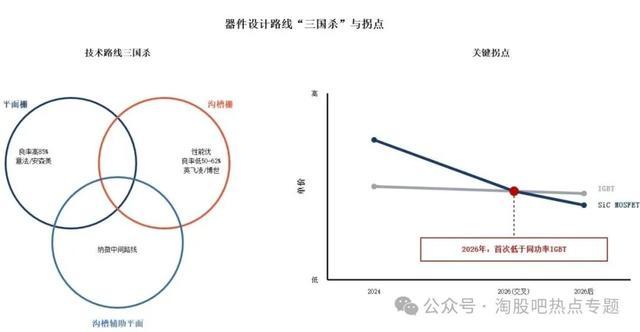

看点是技术路线"三国杀"。平面栅为主流，可靠性高、良率高（国内头部达85%）；沟槽栅性能更优（导通电阻低30-40%），但良率低（均值50-62%）、成本高40%。
2026年未现"沟槽一统天下"，意法、安森美深耕平面，英飞凌、博世主攻沟槽，纳微走"沟槽辅助平面"中间路线，三路并进。
关键拐点：2026年SiC MOSFET单价首次低于同功率IGBT，从"高端选配"走向"主流标配"。国内派恩杰等通过"平面栅+小元胞"路线已接近国际一线水平。
SiC芯片制造
核心难点是高温离子注入（需1700℃以上退火）和栅氧界面控制，现IDM与代工并跑。
IDM模式重资产高壁垒，国内有三安光电（唯一全产业链）、比亚迪半导体（自给率超80%）、士兰微（8英寸产线通线，一期规划年产42万片）。
代工模式中，芯粤能和芯联集成为代表。芯联集成2026年上半年登顶国内SiC功率模块装机量榜首（16.9%份额），8英寸产线计划扩至1.5万片/月，行业处产能密集投放期。

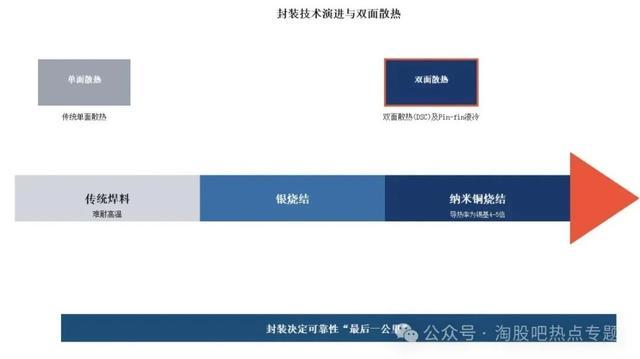

SiC功率模块封装
封装决定可靠性"最后一公里"。因传统焊料难耐高温，技术从银烧结向纳米铜烧结（导热率为锡基4-5倍）演进，封装形态向双面散热（DSC）和Pin-fin液冷发展。

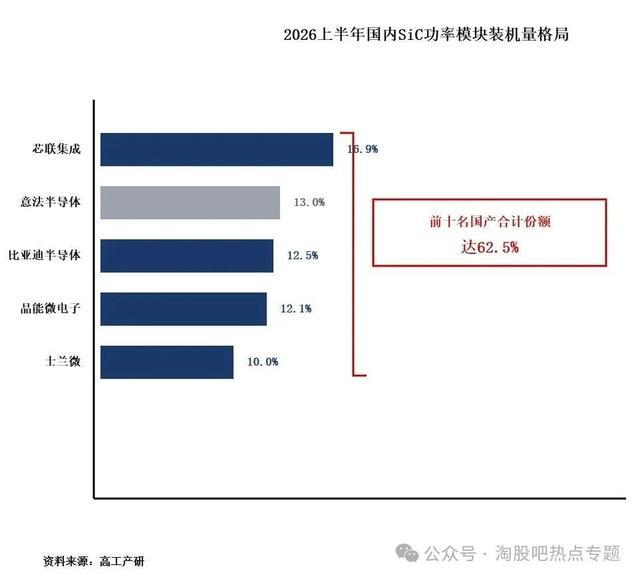

2026年中游最大变化是国产反超：
上半年国内新能源乘用车SiC功率模块装机量，芯联集成（16.9%）、比亚迪半导体（12.5%）和晶能微电子（12.1%）居前三，意法半导体退居第二（13.0%）。前十名国产合计份额达62.5%，彻底改变此前外资主导格局。
◆ ◆ ◆
五下游产业链：需求爆发与传导
━━━
下游需求爆发直接塑造了上中游格局，终端对SiC的抢购正沿产业链逆流而上。

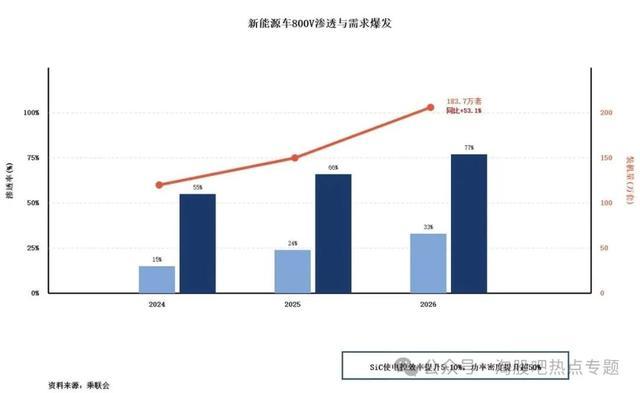

新能源汽车
最大单一市场。800V高压平台是必然趋势，SiC使电控系统效率提升5-10%，功率密度提升超50%，直接增加续航。
2026年1-5月国内800V车型渗透率达33%，其中SiC渗透率达77%；SiC MOSFET占主驱模块比例达30.9%。
2026年上半年国内SiC功率模块装机量183.7万套，同比增长53.1%。爆发式增长直接引发对上游6英寸车规级MOS衬底的抢购，导致衬底价格半年暴涨170%。

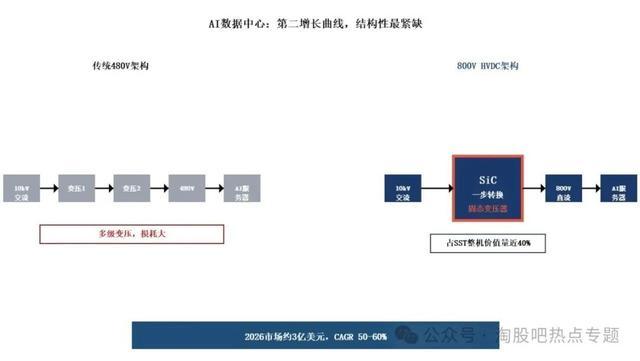

AI数据中心
第二增长曲线，结构性最紧缺市场。算力爆发致功耗飙升，传统480V架构难承重负，行业向800V HVDC架构演进。
SiC能实现10kV中压交流到800V直流"一步转换"，省去多级变压，效率提升超5%。
核心产品为AI服务器电源（PSU）和固态变压器（SST）。高压SiC占SST整机价值量近40%，"小器件、大价值"。
2026年AI电源用SiC器件市场规模约3亿美元，增速最快（CAGR 50-60%）。英飞凌占主导，安森美该领域收入同比增长200%。预计2030年AI基础设施将贡献近半数SiC需求。
充电桩

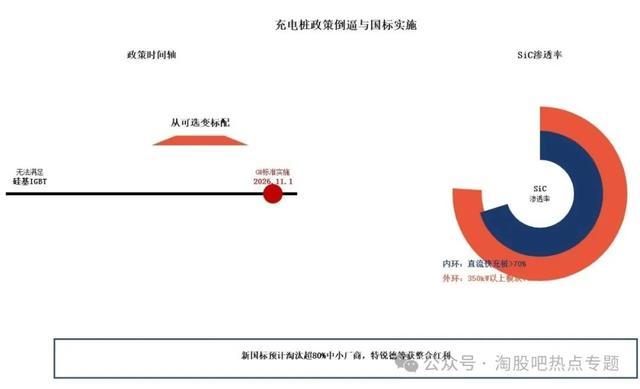

政策倒逼的确定性需求。直流快充需极高转换效率，硅基IGBT已无法满足。
GB 46519-2025于2026年11月1日实施，SiC方案将成为达标关键，从"可选"变"标配"。2026年直流快充桩SiC渗透率超70%，350kW以上模块中达76%。
新国标预计淘汰超80%中小厂商，提前布局SiC的头部企业（如特锐德）将获巨大整合红利。

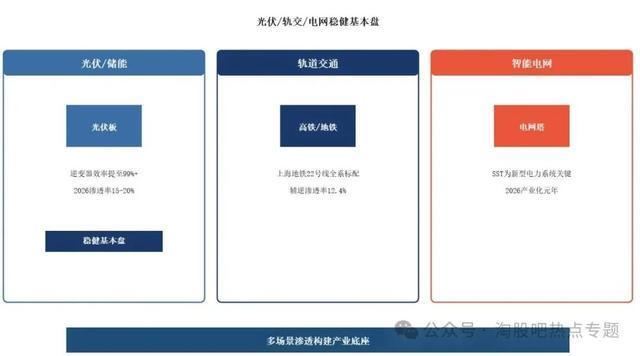

其他应用领域
光伏/储能方面，SiC将逆变器效率从96%提升至99%以上，2026年光伏SiC渗透率约15-20%，储能PCS突破10%，为稳健基本盘。
轨道交通方面，中车时代电气高频SiC辅助变流器规模化推广，上海地铁22号线全系标配，2026年机车辅逆SiC渗透率达12.4%。
智能电网方面，SST是新型电力系统关键装备，2026年为产业化元年。
◆ ◆ ◆

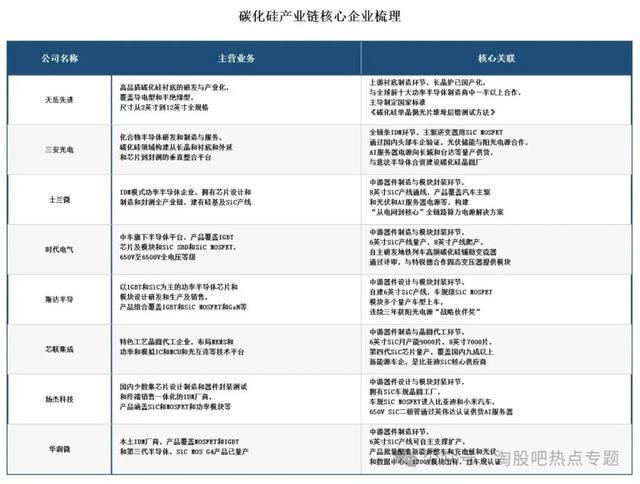

六碳化硅核心相关企业
━━━
◆ ◆ ◆
七结语
━━━

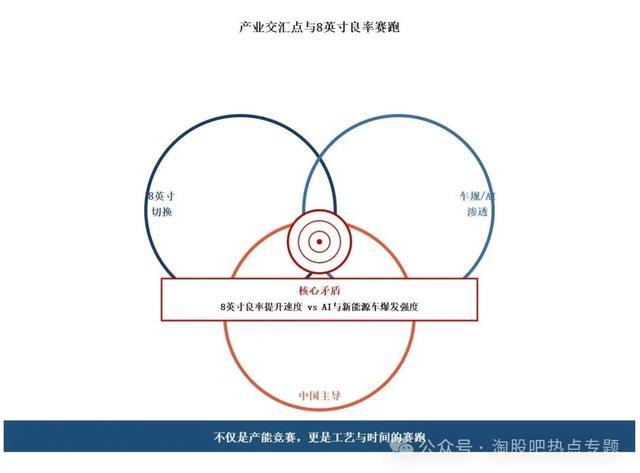

纵观全产业链，碳化硅行业正处关键节点交汇处：产品规格向8英寸切换，应用场景向车规级/AI级渗透，产业主导权向中国（尤衬底端）转移。下游需求狂飙与上游高壁垒构成核心矛盾。
国内企业虽在衬底、外延和封装撕开突破口配资之家网，但决定格局的下一变量，在于8英寸良率提升速度能否匹配AI与新能源车的爆发强度。这不仅是产能竞赛，更是工艺与时间的赛跑。
